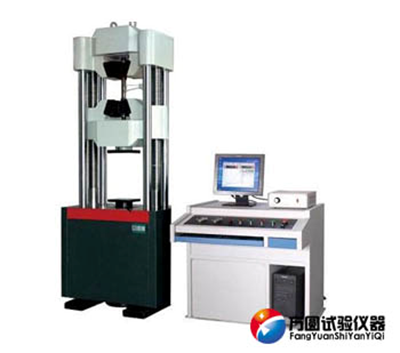

WAW-1000KN/100吨微机控制液压万能试验机

一、主机特点：
WAW-1000KN/100吨微机控制液压万能试验机主机是六立柱框架结构，主油缸下置，主体结构由底座、油缸、试台、下横梁、上横梁、丝杠、光杠等零部件组成。底座上安装有丝杠驱动和传动机构，通过丝杠转动带动下横梁上下移动来调整试验空间。主油缸活塞的端部装有负荷传感器，油缸上升通过高精度的负荷传感器、试台、立柱、和上横梁向上运动来完成拉伸，同样的动作在试台与下横梁之间可以完成压缩试验。

机器设计在美观、便捷、安全方面有充分考虑，例如：点动手动操作盒上的下横梁升、降按钮，控制灵活，试验空间调整方便，快捷；全开式楔形钳口，夹持试样力随拉伸力同步增加，夹持可靠，清扫钳口方便；光杠表面镀铬抛光，美观、防锈；上、下横梁的钳口处设置内置式小油缸，比外置式夹紧油缸安全、可靠、寿命长、不渗油、外形美观、操作方便。
二、产品技术参数：
型号规格：WAW-1000D
最大试验力(kN)：1000
试验机示值准确度等级：0.5级
试验力测试量程：1%-100%FS(全程不分档）
变形(引伸计)测量范围：1%-100%FS
变形示值相对误差：±1%/±0.5%以内
变形分辨力：最大变形量的1/300000
试验力加载速率范围：0.02%-2%FS/s
立柱间有效距离：650
拉伸空间(mm)：850
压缩空间(mm)：700
圆试样夹持范围(mm)：Φ15-Φ55
扁试样夹持宽度(mm)：2-40
上下压板尺寸(mm)：204×204
活塞移动速度范围(mm)：0-50mm/min
活塞行程(mm)：250
主机结构形式：6
主机外形尺寸：1064×866×2705mm
控制柜外形尺寸：1120×600×849mm
总功率(kW)(三相五线制)：2.5(AC380V 50Hz)
重量(kg)：4000
